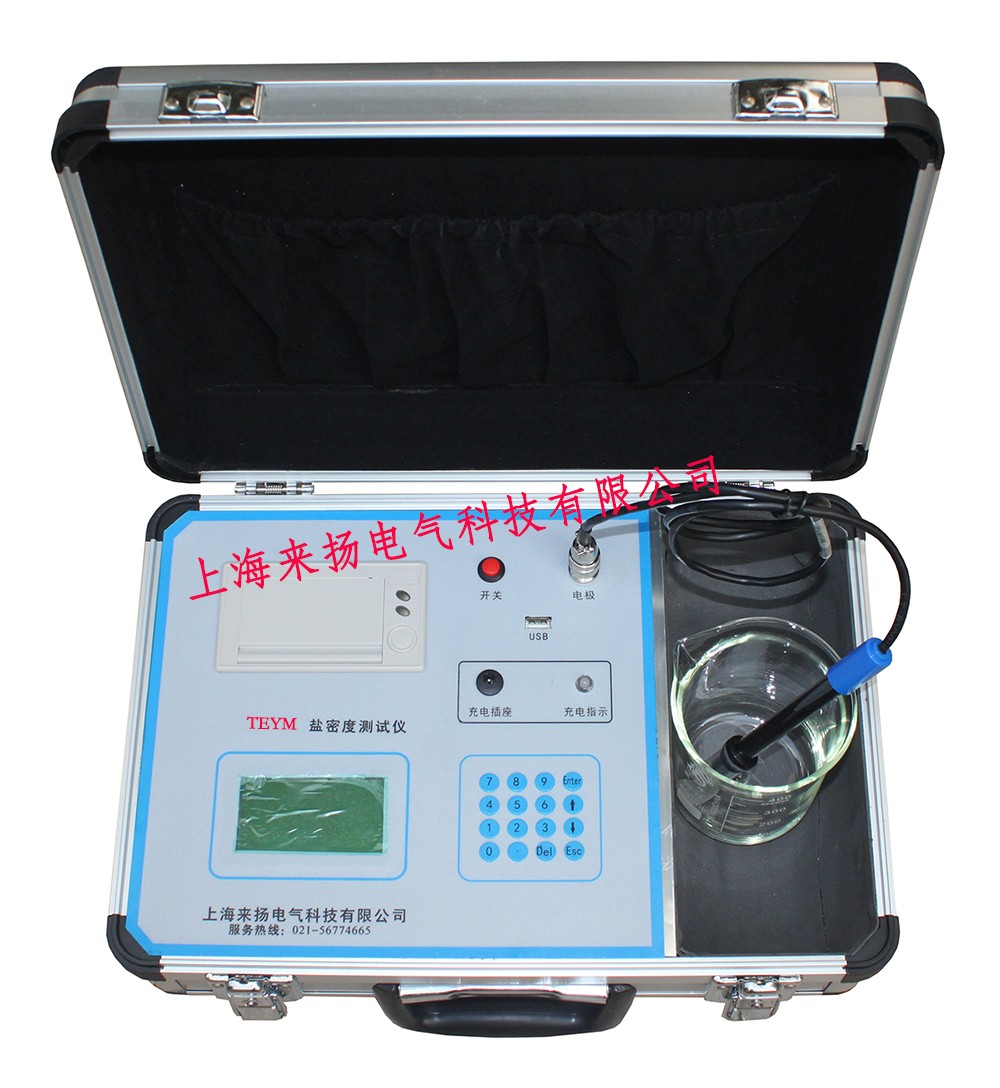

一、產品簡介（LYYMD-III電力每日要聞“絕緣子等值鹽密度測試儀"體積小，重量輕）

是針對電力系統防污閃檢測而研制的，用于測量絕緣子表面等值附鹽密度（以下簡稱“鹽密"）的專用測量儀器，同時還可以測量溶液的電導率和溫度。整機以其測量精度高、讀數直觀、測量范圍大、使用方便等特點廣泛地應用于電力、教學、科研及其它相關行業。

污穢等級的劃分和污穢等級分布圖的繪制是防污閃工作的基礎，準確的污穢等級分布圖是選擇輸、變電設備電瓷外絕緣爬距的依據。絕緣子表面等值附鹽密度值是判斷電瓷外絕緣污穢狀況嚴重程度的定量數據，是劃分污穢等級和繪制污區圖的重要依據之一。因此，鹽密測量工作對電力系統安全運行有著重要的意義。

參照標準：

GB/T16434 – 1996《高壓架空線路和發電廠、變電所環境污穢分級及外絕緣選擇標準》

GB/T16434-200X《污穢條件下高壓絕緣子的選擇和尺寸確定第1部分：定義、信息和一般原則》

國家電網公司Q/GDW152-2006《高壓架空線路和發電廠、變電所環境污區分級及外絕緣選擇標準》

二、功能特點（LYYMD-III電力每日要聞“絕緣子等值鹽密度測試儀"體積小，重量輕）

a)具有量程自動切換功能。

b)測量范圍大，鹽密范圍0.0001mg/cm2～9.9999mg/cm2。

c)自動進行溫度補償，直接顯示20℃時的標準電導率和等值附鹽密度（ESDD）。

d) 對使用電導率大于10μs/cm的清洗液，具有自動祛除清洗液自身電導率和原始含鹽量的功能。降低了對清洗液的要求。

e) 通過帶電修正系數，自動將不帶電測量的鹽密度（ESDD）轉換為帶電測量的鹽密度（ESDD）。

f)具有存儲/打印/數據上傳功能，可存儲400組數據。

g)內置大容量充電鋰電池，適合野外現場使用。

三、產品參數（LYYMD-III電力每日要聞“絕緣子等值鹽密度測試儀"體積小，重量輕）

3.1測量范圍：

鹽密：0.0001mg/cm2～9.9999mg/cm2（按X-4.5型絕緣子為準）

測量溫度：0℃～100℃

測量電導率：0～100000μs/cm

3.2基本誤差：

測量鹽密：分辨率0.0001位

滿量程精度：±2%

測量溫度：分辨率0.1位，精度±0.5℃

測量電導率：分辨率1μs/cm

3.3 顯示方式：

液晶屏幕漢語顯示；

微型熱敏打印機，打印紙質結果；

通過USB數據線將保存的結果上傳至電腦。

3.3電源：交直流兩用。

交流:  AC 220±10%。

直流:  內置大容量鋰電池。

4.3環境溫度：0℃～60℃。

環境濕度:  <90%。

4.4 體積與重量

儀器尺寸：長375mm*寬255mm*高145mm。

重量（含附件）：約3.5Kg。

四、使用說明（LYYMD-III電力每日要聞“絕緣子等值鹽密度測試儀"體積小，重量輕）

1、操作面板圖片

充電指示燈：紅色--正在充電；綠色--已經充滿。

2、鍵盤說明

鍵盤按鍵功能

3、測試步驟

3.1 絕緣子污穢取樣

a)將普通懸式絕緣子串上數第2片、中間1片、下數第2片共三片的平均值或整串測量的平均值作為測量結果。

b)在測量與普通型不同的其它形式的絕緣子表面的鹽密時，根據經驗，對雙傘形防污絕緣子的測量值可取（在相同污穢環境條件下）普通型絕緣子平均值的一半。

c)對于500kv絕緣子串的取樣，也可取上、中、下三片平均值，有條件時也可取上二、中二、下二的六片平均值。

3.2測試

溶劑：建議使用去離子水或蒸餾水，也可以使用質量合格的飲用純凈水。但以電導率小于50us/cm的水為宜。

標準普通型絕緣子每片用水量在300ml 。但是當被測絕緣子的表面積與普通絕緣子不同時，可參照下表，根據絕緣子表面積大小按比例適當增減用水量。

絕緣子表面積與鹽密測量用水量關系表

第1次測量：測試當前溶劑的電導率，并將此電導率設置為基準值（詳見功能說明）；之后的測量結果會自動減去此基準值，有利于提高測量精度和降低對溶劑的要求。

再次測量：使用配置的紗巾（先浸濕）將絕緣子表面的污穢擦拭干凈，再將其放入水中。將電極浸入被測溶液中，用電極輕攪被測溶液，穩定一段時間（大約2分鐘）后按“開始測量"，即可讀取電導率、鹽密和溫度的測量結果。

測試完畢，可以打印和保存該結果。

注意事項

a)當將鹽密儀用作其它用途，例如測量工業廢水的電導率，且測量范圍在10000～100000us/cm，同時需要高測量精度時，應換用電極系數為10的鉑黑電極；當測量特殊化學溶劑的電導率，其范圍在1～50us/cm，并且需要高測量精度時應換用電極系數為0.1的鉑電極（此兩種電極不是標配電極，如需要請?jiān)谫徶脮r(shí)配置。對于一般絕緣子鹽密度測量使用標配的1.0的電極已經足夠）。

b)在擦拭絕緣子表面時不要流失水分。

c)電導電極在測量很低電導率的溶液時，應選用溶解度小的中性玻璃，石英或塑料材質的容器。

d)測量時不能使用金屬容器（禁忌）；*好將電極的頭部插入溶液的中央，不要碰觸杯壁和杯底。

五、功能說明（LYYMD-III電力每日要聞“絕緣子等值鹽密度測試儀"體積小，重量輕）

1、按下開關按鍵，儀器開機。

1.1選擇“開始測量"，顯示測量結果。

a)“鹽密:0.0007mg/cm2"。鹽密度ESDD測量結果。（此結果為減去鹽密度基準值后的結果。）

b) “電導:7us/cm"。電導率測量結果。單位us/cm，微西門子每厘米。

c)“溫度:31.3℃"。溫度測量結果。

d) “污穢等級:a"。等級分為a到e級，詳細劃分可以參見附錄B。此污穢等級以灰密度大于2mg/ cm2為前提，當灰密度小于此值時，請參見附錄B。

e)“基準:0.00000mg/cm2"。顯示當前設定的鹽密度基準值。通過“測量原溶液"可以修改鹽密度基準值。（詳見5.1.2）

f)“溶液體積:300ml"。設置的溶液體積。“設置參數"-“修改溶液體積"設置使用的溶液體積值。（詳見5.1.3）

g)“面積:1450cm2"。設置的絕緣子表面積。“設置參數"-“修改表面積"設置使用的溶液體積值。（詳見5.1.3）

h)“時間:17:47:47"。測量的時間。

i)“日期:2012/08/16"。測量的日期。

1.1.1測量完畢后按“Enter"鍵，進入如下界面。

a)打印結果

b)保存結果。結果保存后可以查看、打印和上傳到電腦。

1.2 選擇“測量原溶液"，測量原始溶液的鹽密度值。可以將測量值設置為鹽密度基準值，以此來消除原溶液的含鹽量對測量結果的影響。

a)“鹽密:0.0007"。測量的原溶液鹽密度。單位mg/cm2。

b)“基準:0.0000"。以前設定的鹽密度基準值，選擇“設定"，可以重新設置基準值。

c)“設定"：將測量的鹽密度值設置為鹽密度基準值。

d)“清空"：將鹽密度基準值設置為0。

注意：此功能一般在開始測量時，用于測量原始溶液（即還沒有溶解絕緣子污穢前的溶液）的鹽密度ESDD值，并將此值設定為基準值。

1.3選擇“參數設置"，進入如下界面。

a)修改溶液體積。使用量筒或帶刻度燒杯讀取溶液體積值，并輸入讀取值。

b)修改表面積。 根據實際測量的絕緣子型號在“附錄D"中查找對應的絕緣子型號面積值（單片絕緣子的上下總表面積），并輸入其值。

c)修改電極常數。將電極上有標注的常數值（例如“K=0.98"）輸入。

d)修改帶電系數：帶電系數是同形式絕緣子帶電所測ESDD/NSDD(SES)值與非帶電所測ESDD/NSDD(SES)值之比。其值一般為1.1～1.5。測量的鹽密度值將自動乘以此值。默認值為1.00。

e)是否溫度補償。選擇“YES"則進行溫度補償，自動將測量的電導率補償為20℃的對應值。選擇“NO"則不進行溫度補償。

f)設置日期時間。例如：2012年08月06日    15時21分35秒。

1.4選擇“系統菜單"，進入“系統菜單"頁面。

a)查看記錄。記錄格式如下表。

按“Enter"鍵可以看操作提示。提示如下：

“Del"：刪除本條記錄。

“0"：刪除所有記錄。

“↑"前一條記錄。

“↓"后一條記錄。

“."打印本條記錄。

b)上傳記錄。將保存的記錄上傳至電腦。詳細使用說明請查看配套的鹽密儀數據管理系統光盤。

c) 電池電量。顯示當前剩余電量的百分比。

d)本機信息。含義見下表
